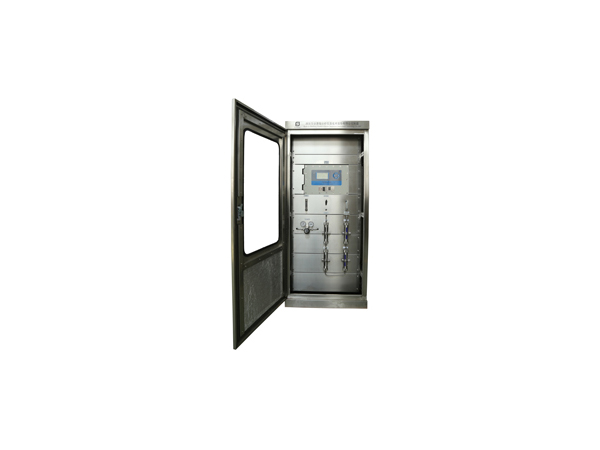

过程分析成套系统
2021-03-03 01:23:01 | 来自: 本站 | 浏览次数:230
![](/upload/img/210114/1-2101141I411N5.jpg)
概述
过程分析成套系统是过程分析器与取样预处理装置通过针对现场应用条件及气样条件的专业化系统设计的成套设备。一般由样气采集单元(取样探头、反吹单元等)、样气预处理单元、分析仪器校准单元、过程分析仪器和测控单元(FCS、PLC、信号处理模块、远程通讯等)等五部分构成。专业化的单独针对性设计原则使过程分析成套系统更加贴近用户的使用要求,也是过程分析成套系统长期可靠运行的有力保证。过程分析成套系统是一个真正意义上的系统工程,它包含了分析成套系统设计、软件设计、制造、现场服务、用户培训等一系列的工作。广泛适用于石化、化肥、空分、冶金、建材、电厂、轻工、制药、环保及科研领域。
技术参数
• 响应时间:取决于成套系统的设计,一般为≤ 30~60s
• 输出信号:4~20mA /RS232/RS485/GPRS
• 气样条件:
温度:1000℃
压力:-17kPa~+40MPa
流量:60L/h
• 环境条件:
环境温度:5~45℃(当环境温度≤5℃时需要采取保温伴热措施,当环境温度≥45℃时需要配置空调)
相对湿度:≤85%RH
• 安全性能:绝缘电阻>5MΩ
产品特点
• 免维护取样探头,耐腐蚀,耐磨损,不堵塞,可多探头交替取样、连续分析
• 复合能量反吹系统
• 采用新型干法取样技术和先进的预处理技术
• 多重过滤器(除尘、除焦油、除水、除硫化物等)
• 快速冷凝措施
• 不锈钢管样气管线,双卡套接头,硬管连接,气密性好,寿命长,不易老化,耐腐蚀能力强,避免了使用软管连接带来的种种弊端(如易老化,密封性随时间变化等)
• 自动连续取样和处理,维护量小
• 快速旁路技术缩短了滞后时间
• 防腐、防爆取样管路,伴热及温度控制
• 可在高温、高粉尘、高水分、高压力或负压、腐蚀、含油污、含爆炸性危险气体的工艺环境中应用
• 采用FCS、PLC自动控制技术,实现自动巡检、自动反吹、自动排水、自动报警、自诊断、故障自动处理与安全联锁等一系列自动控制功能。
